2021年02月08日

DMMの液晶表示ガー

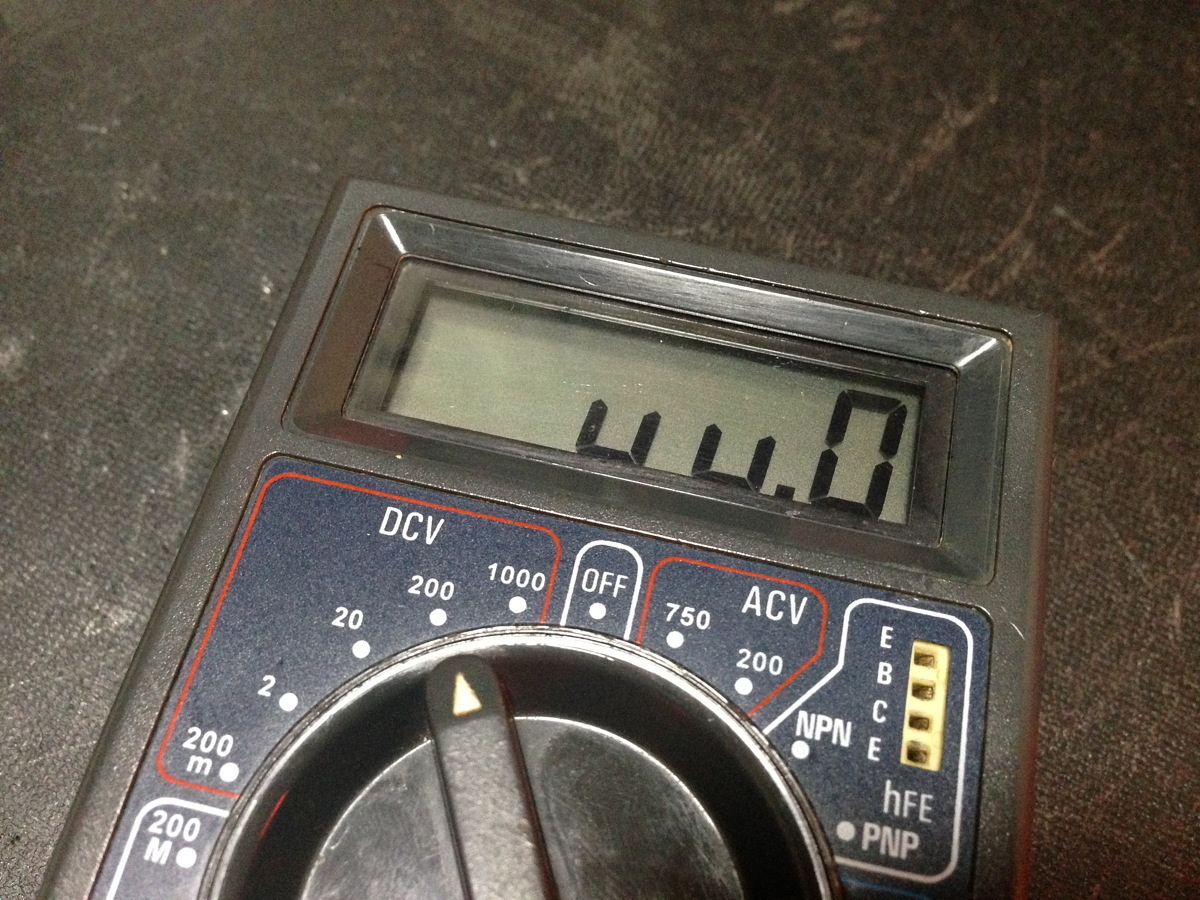

うっかりデジタルマルチメータ(DMM)を50cmほどの高さから床に落とし
たら、液晶表示が欠けました。ガッデム。


導電ゴムで繋がるタイプなので、落ちた時の衝撃で接触が悪くなったんで
しょうね~。仕方ない、直すか。

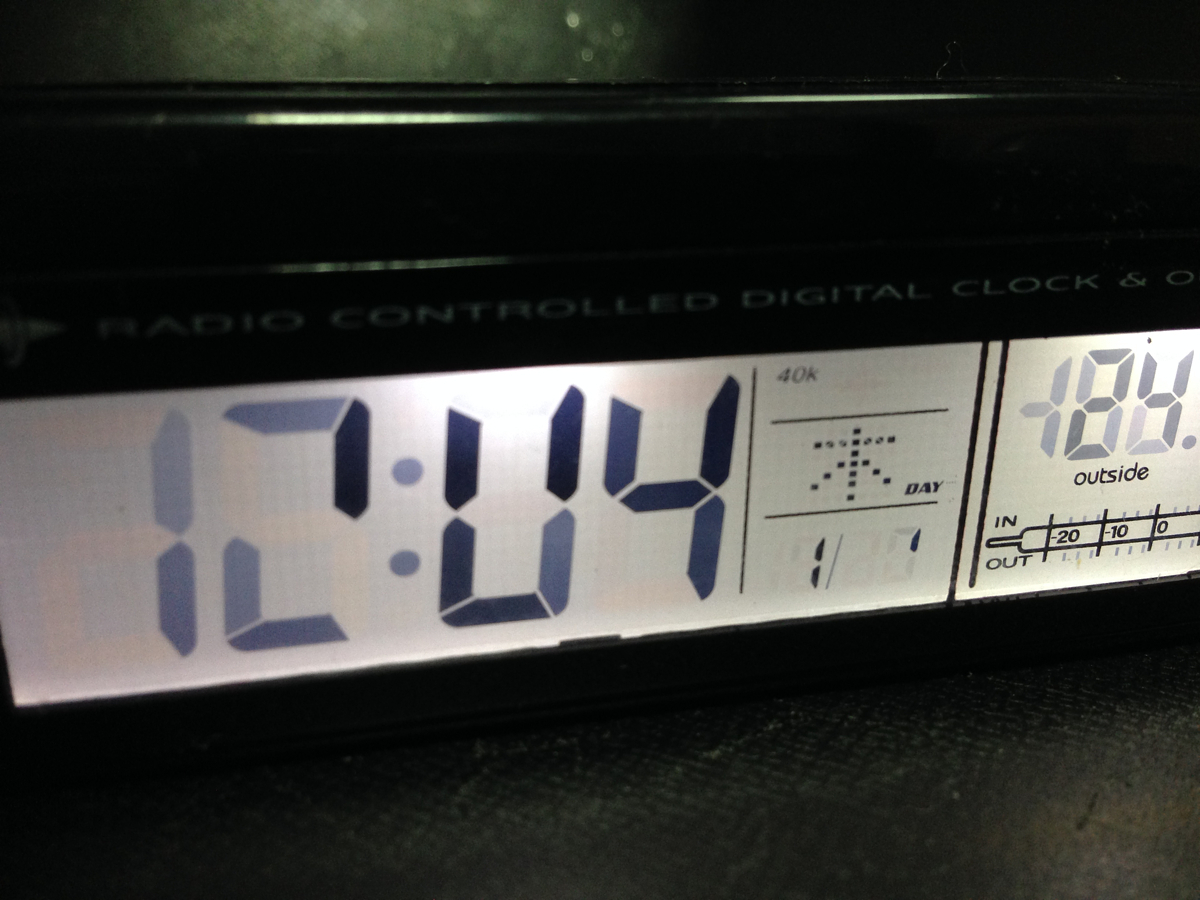

つい先日もPCの所に置いている時計&温度計がセグメント欠けを起こし
直したばかりだと言うのに…。


時計は導電ゴムの表面を1,000番の紙ヤスリで軽く磨いてから、接触面を
IPAで拭いてすぐ直ったんですが、DMMは直りません。

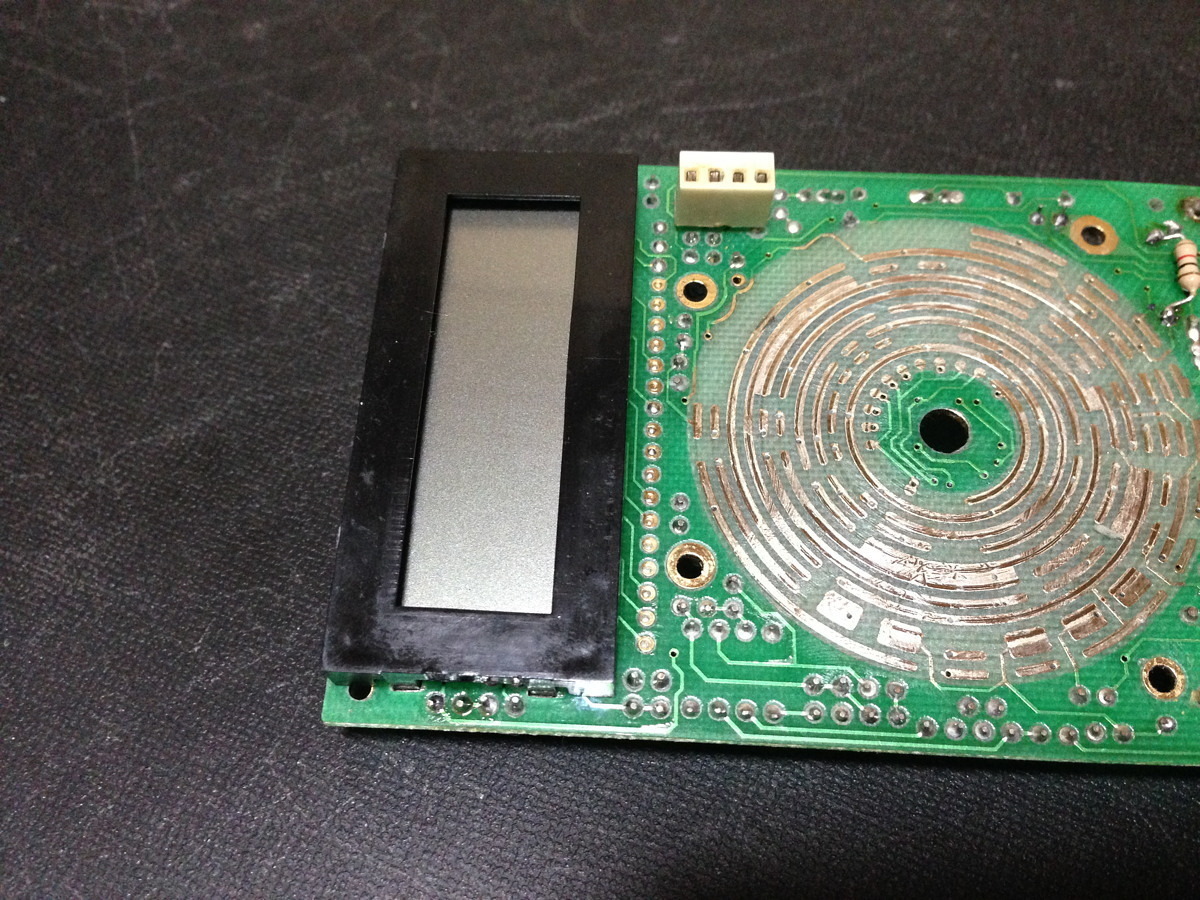

この黒枠をグッと押すと表示が戻るので、枠がLCDを基板に押えつける
圧力不足ですかね~。

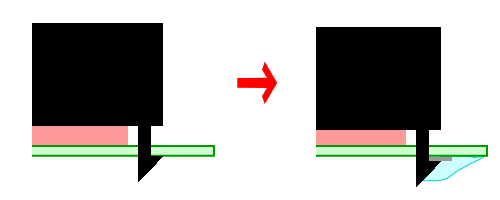

断面はこうなっていてツメで基板に引っかかっているのですが、これが
ちょうどピッタリくらいのサイズになっているので、ツメの所に何かを
挟み込んで、引っ張る力を強めてやります。



不燃ゴミ箱の中にあったトランスの鉄芯(厚さ 0.6mm)を小さく切って、
これを基板とツメの間に挟みます。周りに部品が多いので、ショートが
起こらないようしっかり確認。

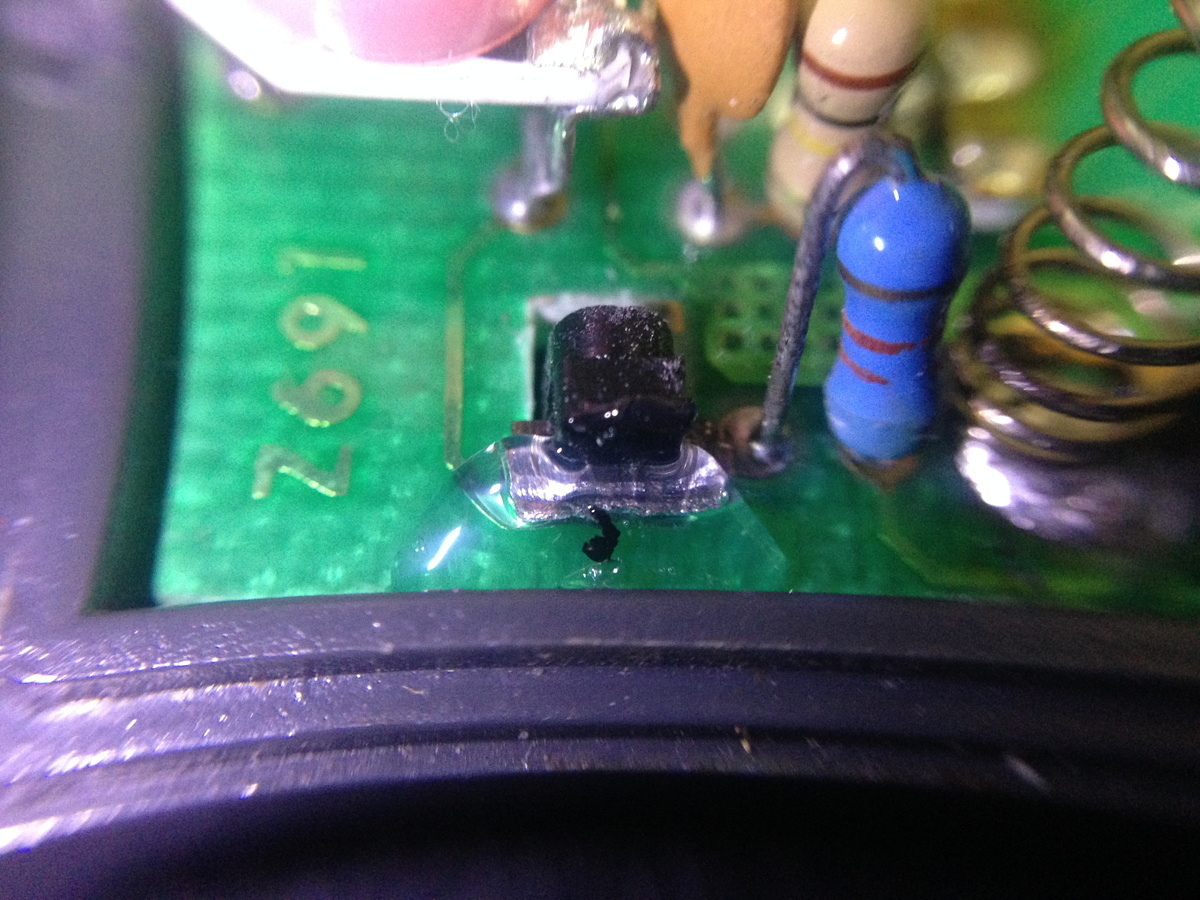

挟んだ鉄心がズレないように、ホットボンドでネチョ固定します。



直りました。

そう言えばこのDMM、最初からこのツメの部分3ヶ所に小さなプラ片が
突っ込んであり、ボンドで固定されていました。


この写真を見ると分かりますが、黒い爪の間に白いプラ片が差し込まれ
ています。という事は、元々このLCDって接触不良を起こしやすい状態
だったんだろうか。


今回は落としたのが原因ですが、最近身の回りの物が色々と突然壊れて
いるような気がする。
